ジャイロトロン用超電導マグネット
製品紹介
ジャイロトロン装置は、核融合炉におけるプラズマ加熱に用いられる高周波の大出力発振器であり、電子サイクロトロン共鳴加熱(ECRH)において重要な役割を果たす装置です。
本装置は主に電子管と超電導マグネットによって構成されており、超電導マグネットは電子ビームの運動に必要な強磁場を生成し、発振周波数・出力安定性・ビーム品質に直接影響する重要コンポーネントです。
ジャイロトロン装置用超電導マグネットでは、以下のような技術要件が求められます。
• 高磁場強度および高い磁場均一性
• 長時間連続運転を想定した磁場安定性
• 強力な電磁力・熱負荷に耐える機械的信頼性
• 国際規格への適合
• 長期プロジェクトに耐える品質保証体制
当社は国際協業プロジェクトITERにおいて、これらの要求に応える超電導マグネットを提供し、 全24基中16基を供給しました。
これは、設計・製造・品質保証・プロジェクト対応力が国際的に評価された実績です。
• 高精度磁場設計に基づく安定した電子ビーム制御
• 長時間運転を考慮した超電導コイル・機械構造設計
• 実機組み込みを前提とした高い再現性・組立適合性
• 大型・高磁場超電導マグネットの量産・供給実績
これらの特長により、ITERのような長期的かつ国際協業プロジェクトにおいても安定した性能と高い信頼性を実証しています。
ITERプロジェクトでの採用実績を背景に、本社の超電導マグネットは現在、英国、ドイツ、米国、中国をはじめとする各国の核融合研究開発プロジェクトに採用されています。これまでに累計100台以上のジャイロトロン用超電導マグネットを出荷し、核融合炉におけるプラズマ加熱システムの中核技術として運用されています。
No. |
Model |
Magnetic Field |
Bore Size |
|---|---|---|---|
1 |
JMTD-1.5T350 |
1.5 Tesla |
Φ 350mm |
2 |
JMTD-3.5T350 |
3.5 Tesla |
Φ 350mm |
3 |

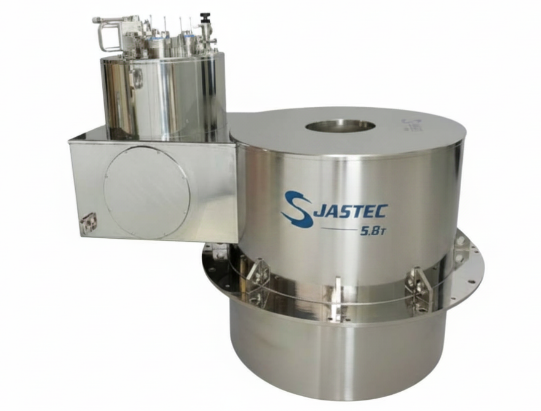

JMTD-5.8T160 |
5.8 Tesla |
Φ 160mm |
4 |
JMTD-5.8T280 |
5.8 Tesla |
Φ 280mm |
5 |
JMTD-6.5T240 |
6.5 Tesla |
Φ 240mm |
6 |
JMTD-6.5T260 |
6.5 Tesla |
Φ 260mm |
7 |

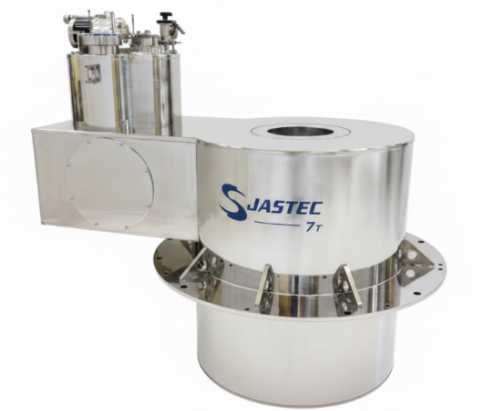

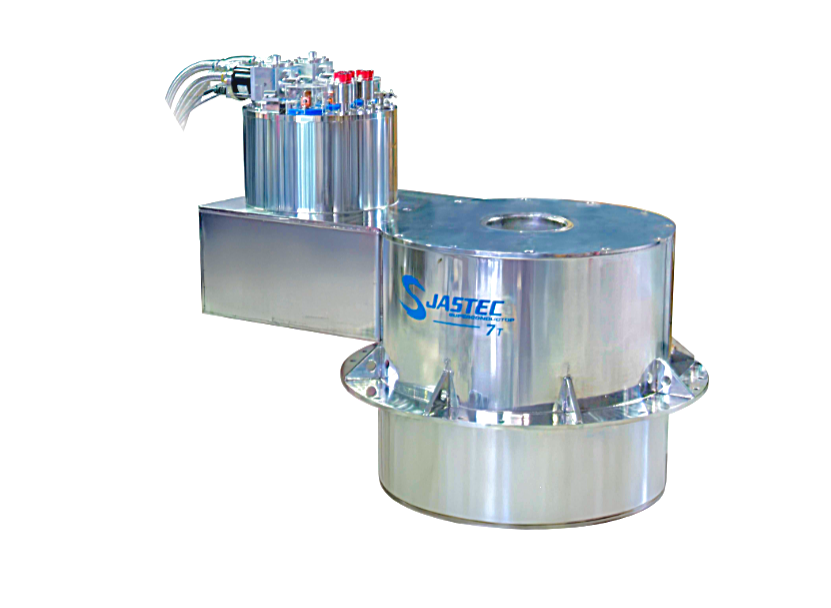

JMTD-7T160 |
7 Tesla |
Φ 160mm |
8 |
JMTD-7T240 |
7 Tesla |
Φ 240mm |
9 |
JMTD-8T240 |
8 Tesla |
Φ 240mm |
10 |
JMTD-9.5T240 |
9.5 Tesla |
Φ 240mm |
